斜管斜板填料如何實現泥水分離？
在水處理工程中，無論是自來水廠的澄清池，還是污水處理廠的二沉池，斜管斜板填料都扮演著“效率加速器”的關鍵角色，而斜管與斜板填料的成功應用，并非依賴復雜的高科技，而是對基礎物理原理的運用。通過增加沉淀面積、縮短沉降路徑、優化流態以及利用重力自動排泥，它在有限的空間內實現了泥水分離效率的飛躍。
那么，這些看似簡單的蜂窩狀或板狀結構，究竟是如何在有限的空間內實現的泥水分離？本文將結合流體力學與工程實踐，為您拆解其背后的核心邏輯。
一、理論基石：淺池理論的工程化應用
要理解斜管斜板的工作原理，首先必須提及“淺池理論”（Shallow Pool Theory）。
在傳統平流沉淀池中，懸浮顆粒需要從水面沉降幾米深的池底才能被去除，這不僅耗時，而且受水流紊動影響大。淺池理論指出：在處理水量一定的前提下，沉淀效率取決于沉淀面積，而與池深無關。
斜管/斜板填料正是這一理論的完美工程化身。它們將巨大的沉淀空間切割成無數個微小的“淺層沉淀單元”。
面積倍增：在同樣的占地面積下，填料的加入使有效沉淀面積增加了數倍甚至數十倍。
負荷降低：表面負荷率的大幅下降，意味著水流速度減緩，為微小顆粒的沉降創造了充裕的時間窗口。
二、分離機制：從“紊流”到“層流”的蛻變
斜管斜板不僅僅是增加了面積，更關鍵的是它改變了水流的流態。
1. 抑制紊動，構建層流環境
未經處理的沉淀池中，水流往往存在渦旋和紊動，容易將已沉降的污泥重新卷起。斜管和斜板密集的通道結構，極大地增加了水流的濕周，降低了水力半徑。這使得雷諾數（Re）顯著下降，迫使水流從紊流狀態轉變為層流狀態。在層流環境下，水流平穩，懸浮顆粒不再受橫向干擾，能夠垂直、穩定地下沉。
2. 縮短沉降距離，捕捉微細顆粒
這是提升效率直觀的因素。在斜管內部，顆粒只需沉降幾十毫米（即管徑或板距）即可觸壁。相比傳統沉淀池數米的沉降深度，這里的沉降時間被壓縮到了秒級。即便是比重較小、粒徑極微的絮凝體，也能在極短的路徑內完成“靠岸”。
三、核心動作：重力滑落與逆向排泥
當顆粒觸碰到斜壁后，真正的“泥水分離”大戲才剛剛上演。這一過程依賴于精妙的角度設計與重力作用。
1. 60°的黃金傾角
工程實踐中，斜管與斜板通常采用60°左右的安裝傾角。這個角度是經過大量實驗驗證的“黃金平衡點”：
既能保證足夠的水平投影面積以承接沉降顆粒；
又能確保附著在壁面上的污泥獲得足夠的重力分量，克服摩擦阻力向下滑動。
2. “清上濁下”的逆向運動
在典型的異向流設計中，水流方向是向上的，而污泥的運動方向是沿斜面向下的。
清水上升：脫去泥沙的澄清水繼續向上流動，終溢入集水槽排出。
污泥滑落：一旦顆粒附著在斜壁上，便在重力分力作用下，像坐滑梯一樣自動滑落入底部的集泥斗。
這種逆向運動機制至關重要。它確保了沉降下來的污泥不會與上升的清水流發生對沖，有效避免了“二次夾帶”現象，從而保證了出水水質的清澈度。
四、選型指南：斜管與斜板的場景差異
雖然兩者原理一致，但在實際工程選型中需因地制宜：

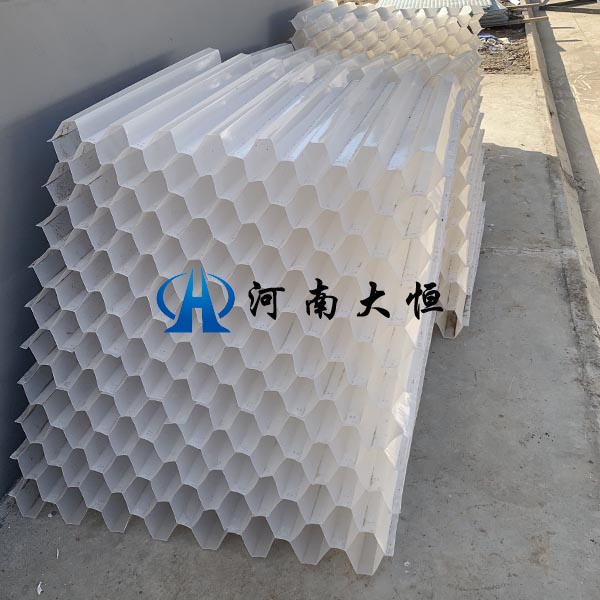

斜管填料（蜂窩狀）：
特點：水力半徑小，濕周大，絮凝效果更佳，沉淀效率略高于斜板。
適用：廣泛應用于城市給水凈化、生活污水及一般工業廢水處理，是目前市場占有率高的產品。

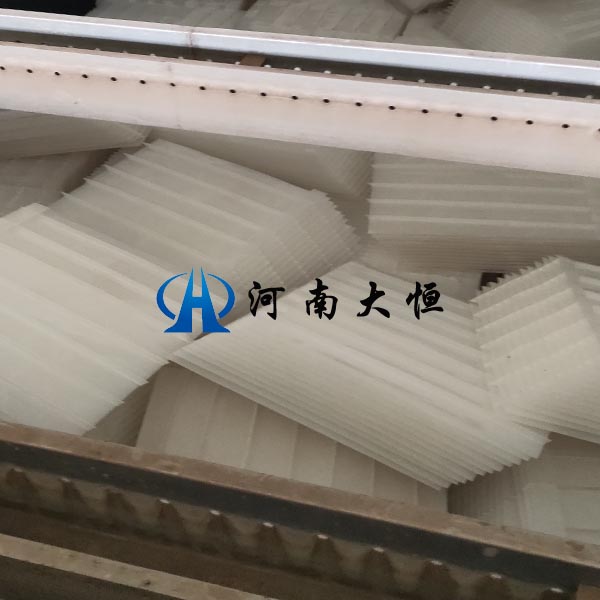

斜板填料（平行板式）：
特點：通道相對寬敞，不易堵塞，清洗維護更為便捷。
適用：更適合含砂量較高、懸浮物濃度極大或含有纖維狀雜質的廢水場合（如初沉池、高濁度水處理）。
